精品国产一区二区色老头,69成人精品毛片在线播放,亚洲伊人成综合人影院院,国产精品美女久久高潮

  合金鋼大型軸類鍛件廣泛應用于礦山機械、冶金軋鋼、風電重工、化工裝備、壓力容器等領域，多采用40Cr、35CrMo、42CrMo、40CrNiMoA、34CrNiMo6等合金結構鋼制作。因其截面大、長度長、承載載荷高、工況嚴苛，必須遵循專用鍛造工藝流程，嚴控加熱、鍛造、冷卻、熱處理、探傷全環節，才能保證組織致密、性能均勻、無內部缺陷、承重抗疲勞達標。

 一、原材料進廠檢驗

選用優質電爐精煉、真空脫氣合金鋼鋼錠或大規格圓鋼，進廠后首先進行光譜成分復檢，核驗碳、鉻、鉬、鎳等合金元素含量，嚴格管控硫、磷有害雜質。同時外觀目視及初檢，排查原材料裂紋、夾渣、疏松、偏析等先天缺陷，不合格原料直接拒收，從源頭筑牢大型軸鍛件質量基礎。

 二、分段階梯式加熱工藝

合金鋼導熱性差、晶粒敏感性高，大型軸坯嚴禁快速升溫。采用低溫預熱、中段均溫、高溫保溫三段式緩慢加熱，減小內外溫差，避免產生熱應力裂紋。

嚴格控制工藝溫度：始鍛溫度控制在1150～1250℃，終鍛溫度不低于800～850℃；杜絕超溫過熱、過燒晶粒粗大，也禁止低溫硬鍛產生內部微裂紋。恒溫保溫時間按坯料截面厚度匹配，確保溫度透燒均勻。

三、自由鍛成型核心工序

采用鐓粗—拔長—分段精整經典鍛造工藝，嚴格把控鍛造比≥3.5。

通過多次鐓粗壓實，閉合鋼錠內部氣孔、縮孔與疏松缺陷；再經長行程拔長細化晶粒，使**金屬纖維流線沿軸向連續完整分布，不被切斷、不紊亂。針對臺階軸、變徑大型軸，采用分段精準鍛打，預留合理機加工余量，保證外形尺寸、直線度及后續加工基準。

 四、鍛后緩冷工藝

大型合金鋼軸鍛后截面大、蓄熱高，直接空冷極易產生內應力、彎曲變形甚至表面開裂。采用爐冷、坑冷、砂冷慢速冷卻方式，逐步釋放鍛造應力，穩定內部組織，防止后續熱處理和使用過程中變形、開裂隱患。

 五、去應力退火預處理

鍛后完成冷卻后，統一進行去應力退火處理。通過合理保溫與隨爐緩冷，進一步消除鍛造殘余應力，均勻金相組織、細化晶粒，降低毛坯硬度，改善切削加工性能，為后續調質熱處理做好組織鋪墊。

 六、調質熱處理強化

大型合金鋼軸關鍵性能靠淬火+高溫回火調質實現。根據不同合金鋼材質設定專屬淬火冷卻速度與回火恒溫區間，使鍛件獲得高強度、高韌性、高淬透性的綜合力學性能。

確保大截面軸件表面到心部硬度、強度均勻一致，解決普通工藝表層硬、心部軟的通病，提升整體承載、抗扭、抗疲勞能力。

七、校直與精加工

熱處理后大型長軸易產生微量彎曲，采用壓力機逐支校直，修正直線度偏差。隨后進行數控車削、端面加工、臺階及鍵槽精加工，嚴格控制總長、外徑、同軸度、圓度、端面垂直度等形位公差，滿足設備高精度裝配要求。

八、無損探傷與成品終檢

成品全部執行超聲波UT內部探傷、磁粉MT表面探傷，全面排查內部縮孔、夾渣、裂紋及表面微裂紋。同步復檢硬度、外觀尺寸、加工精度，各項指標合格后出具材質報告、熱處理報告、探傷檢測報告，防銹包裝出廠。

九、工藝核心管控要點總結

1. 原料必光譜復檢，杜絕材質混雜、雜質超標；

2. 合金鋼必須分段慢加熱，嚴控始鍛、終鍛溫度；

3. 保證足夠鍛造比，壓實組織、保留完整金屬流線；

4. 鍛后嚴禁急冷，采用緩冷+去應力退火消除內應力；

5. 大型軸必須整體調質，保證大截面性能均勻；

6. 逐支校直、全檢探傷，杜絕缺陷件投入重載工況。

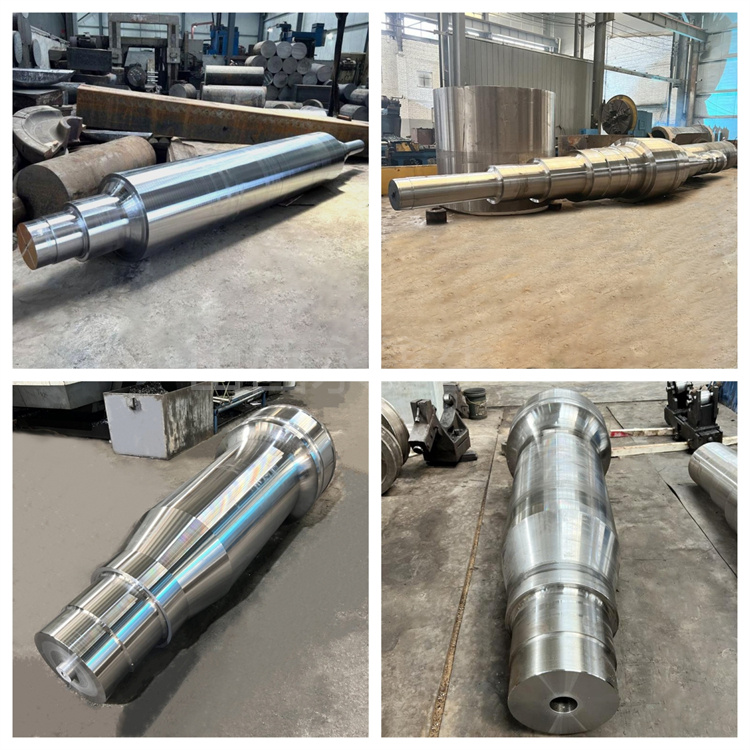

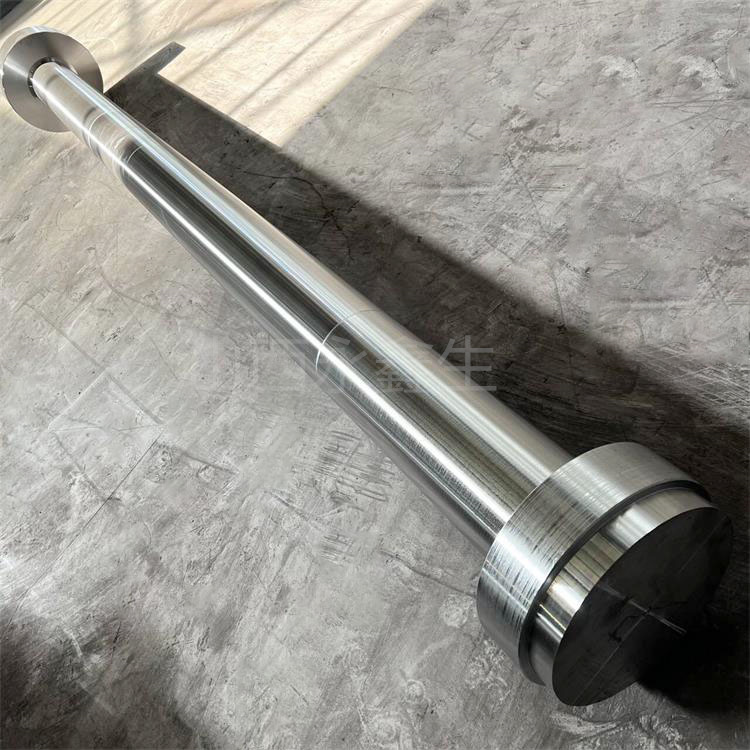

     山西永鑫生鍛造廠專業承接各類合金鋼大型實心軸、空心軸鍛件、臺階軸鍛件定制，全程遵循以上標準鍛造工藝，從原料、鍛造、熱處理到探傷機加工一站式生產，性能穩定、尺寸精準、質量可溯源。
