精品国产一区二区色老头,69成人精品毛片在线播放,亚洲伊人成综合人影院院,国产精品美女久久高潮

一、前言

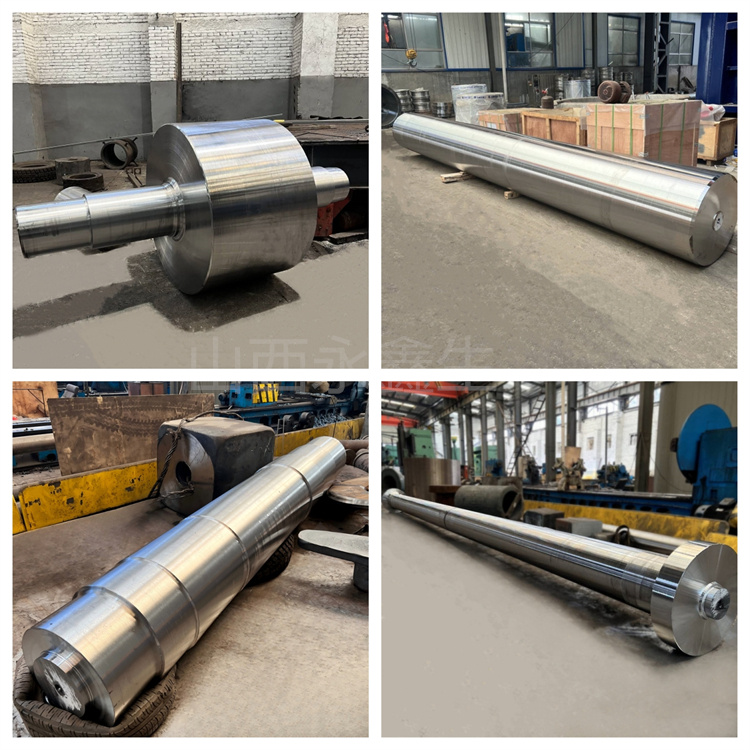

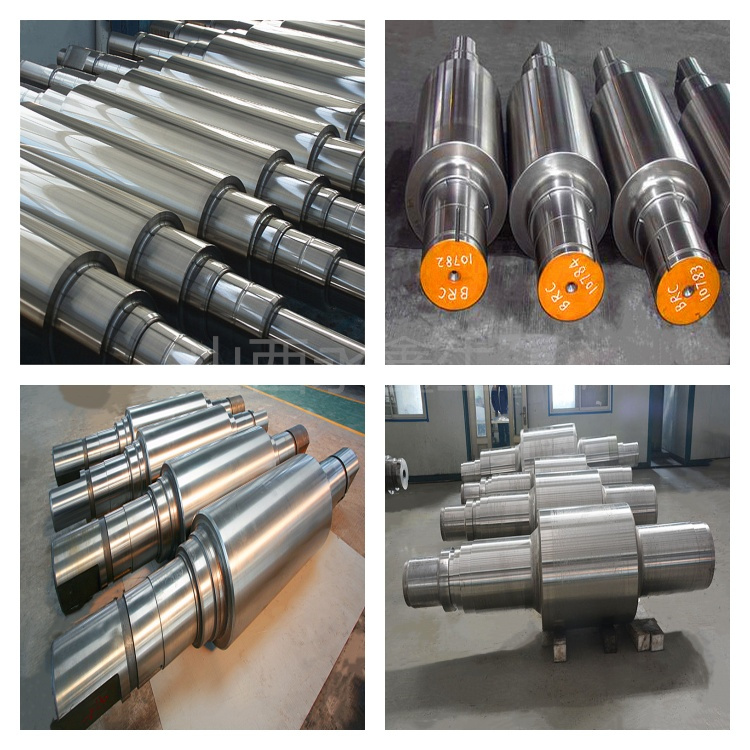

  大型合金鋼軸類鍛件是風電、核電、礦山機械、冶金軋鋼、重工傳動、壓力容器裝備的核心承載與傳動部件，長期承受重載靜載荷、交變扭矩、沖擊振動、高低溫交變等復雜工況。其承載能力、使用壽命、運行安全性完全取決于合金鋼材質選型、鍛造工藝控制、熱處理組織優化三大核心因素。山西永鑫生鍛造廠依托大型萬噸鍛造壓機，專業生產40Cr、35CrMo、42CrMo、40CrNiMoA、34CrNiMo6等合金鋼大型軸類鍛件，深耕鍛造工藝優化與承重性能研發，下面系統解析標準鍛造工藝流程與承重性能核心邏輯。

 二、常用大型軸類合金鋼材質適配

大型重載軸類優先選用合金調質結構鋼，主流牌號及適用工況：

- 40Cr：中等載荷、通用傳動大型軸，性價比高；

- 35CrMo：高韌性、抗沖擊，適用于礦山、提升機大型主軸；

- 42CrMo：高淬透性、高強度耐磨，重載大扭矩大型空心軸、實心軸首選；

- 40CrNiMoA、34CrNiMo6：超大載荷、低溫工況、風電核電高端大型主軸，強韌性與抗疲勞性能頂尖。

合金鋼添加鉻、鉬、鎳合金元素，大幅提升淬透性、晶粒穩定性、抗疲勞與抗沖擊能力，是普通碳鋼無法替代的大型承重軸用材。

 三、合金鋼大型軸類鍛件標準鍛造工藝

 1. 原材料嚴格進廠復檢

  選用電爐精煉+真空脫氣優質鋼錠，進廠做光譜成分檢測，嚴控碳、鉻、鉬、鎳合金配比，嚴控硫磷有害雜質與夾雜物；外觀及初檢排查縮孔、裂紋、疏松等原生缺陷，從源頭保證基體純凈度，為高承重性能打底。

2. 分段階梯式加熱工藝

 合金鋼導熱系數低、熱敏感性強，大型軸坯嚴禁急速升溫。采用低溫預熱—中段均溫—高溫保溫分段加熱，嚴格鎖定始鍛溫度1150～1250℃、終鍛溫度800～850℃。

避免升溫過快產生內應力開裂，防止過熱過燒造成晶粒粗大、力學性能衰減，影響后期承重與抗疲勞能力。

3. 大鍛造比自由鍛成型

  采用鐓粗→拔長→分段精整經典工藝，嚴格控制鍛造比≥3.5，對大型軸坯反復鍛打壓實。通過大鍛造比擊碎鑄態粗大晶粒，閉合內部氣孔、疏松、縮孔等缺陷，讓金屬纖維流線沿軸向連續完整分布，不切斷、不紊亂。這是大型軸提升抗扭、抗彎、重載承重、抗疲勞**最關鍵的工藝環節，也是鍛件遠優于圓鋼直接加工件的核心原因。

4. 鍛后緩冷與去應力退火

     大型合金鋼軸鍛后內外溫差大，直接空冷易產生殘余應力、彎曲變形甚至微裂紋。采用爐冷、坑冷緩慢冷卻，再進行去應力退火，均勻組織、釋放鍛造應力，防止后續機加工和服役過程中變形開裂，保障長期承重穩定性。

 5. 調質熱處理強化性能

  大型軸必須進行淬火+高溫回火調質處理，根據材質精準設定淬火冷卻速率與回火溫度，實現強度、硬度、塑性、韌性最佳匹配。

調質后軸體從表層到心部組織均勻、硬度梯度平穩，徹底解決大截面大型軸“表面硬、心部軟”的性能短板，整體承載能力同步提升。

 6. 校直、精加工與無損探傷

      熱處理后逐支壓力校直，修正大型長軸彎曲變形；再進行數控精加工，嚴格控制同軸度、直線度、圓度等形位公差。

成品全部經過超聲波UT內部探傷、磁粉MT表面探傷，排查隱藏裂紋、夾渣、疏松，確保無缺陷出廠，滿足重載長期安全運行要求。

 四、合金鋼大型軸類鍛件承重性能解析

 1. 組織致密性決定基礎承載上限

經大鍛造比鍛打后，內部疏松、氣孔完全壓實閉合，組織致密度大幅提升，基體承載均勻，受力時不會出現局部應力集中塌陷，靜態承重極限顯著高于普通軋制件。

2. 金屬流線提升抗彎抗扭承載力

鍛造形成連續軸向纖維流線，受力時應力沿流線均勻傳導，抗彎曲、抗扭轉能力大幅增強，可承受超大扭矩和偏心重載，不易發生扭曲、彎曲失效。

 3. 淬透性保障大截面整體承重

合金鋼鉻鉬合金加持淬透性好，大型大直徑軸截面表里力學性能一致，不存在心部強度不足的短板，整體載荷承載均勻，適合重型設備單點大承重工況。

 4. 強韌匹配抵御沖擊與交變載荷

調質后實現高強度與高韌性平衡，既能承受靜態重載，又能抵御設備啟停、過載沖擊、交變疲勞載荷，避免脆性斷裂和疲勞裂紋萌生，延長設備服役周期。

5. 尺寸精度與形位公差保障動態承重

大型軸同軸度、直線度控制精準，裝機運行時震動小、載荷分布均衡，避免偏載造成局部過載損壞，穩定維持長期動態承重能力。

 五、工藝與承重選型總結

     合金鋼大型軸類鍛件的承重能力不是單純由材質決定，而是原材料、鍛造比、加熱工藝、調質熱處理、流線分布、無損質控共同決定。只有嚴格執行標準鍛造工藝流程，保證足夠鍛造比與組織均勻性，才能真正發揮合金鋼高強度、高承重、高抗疲勞的先天優勢。山西永鑫生鍛造廠可承接各材質、大直徑、超長、重型合金鋼大型軸類鍛件定制，全流程自主鍛造、熱處理、探傷檢測，工藝成熟、承重性能穩定，適配礦山、冶金、風電、化工、重工等各類重載設備配套需求。
