1.4435 不銹鋼（對應歐標 X2CrNiMo18-14-3、美標 316Lmod）作為超低碳奧氏體不銹鋼，憑借≤0.03% 的低碳設計、2.5%-3.0% 的鉬含量及 12.5%-15.0% 的鎳含量，兼具優異耐晶間腐蝕、抗點蝕能力與組織穩定性，是石油化工、核電、海水淡化等高端領域軸類鍛件的核心選材。山西永鑫生鍛造廠（山西永鑫生重工股份有限公司）深耕鍛造行業二十余載，從家庭作坊成長為現代化鍛造企業，以深厚技術積淀與標準化工藝體系，打造 1.4435 不銹鋼軸鍛件精品，賦能高端裝備制造。
一、薪火相傳，永鑫生的鍛造發展之路
永鑫生鍛造廠的成長，是中國民營鍛造企業轉型升級的縮影。企業始于 2000 年，前身為定襄縣鑫生鍛造廠，從小型鍛造作坊起步，扎根 “中國鍛造之鄉” 山西定襄山西永鑫生重工。2011 年正式更名為山西永鑫生鍛造有限公司，完成規模化轉型；2020 年完成股份制改造，升級為山西永鑫生重工股份有限公司，實現從家庭式生產到現代化企業的跨越。二十余年匠心堅守，永鑫生逐步構建全流程生產體系：2002 年建成粗加工一車間，2005 年投建熱處理車間，完善核心工序；2010 年設立精加工成品車間，實現從毛坯到成品的一體化生產山西永鑫生重工股份有限公司。2013 年引入數控高精度車間，2014 年完成熱處理工藝高要求改善，提升精密加工與熱處理能力山西永鑫生重工股份有限公司。2015 年出口業務覆蓋 30 余個國家，開啟國際化布局；2016 年實現定制產品全流程一體化制造，滿足高端定制需求山西永鑫生重工股份有限公司。2022 年投入 1 億元引進 150MN 自由鍛液壓機，具備單重 100 噸以內、直徑 7.5 米超大鍛件加工能力，邁入大型高端鍛件制造領域。如今，公司擁有 10000㎡標準化廠房、200 余人專業團隊，固定資產達 1.2 億元，年產能超 1.2 萬噸，成為集研發、鍛造、加工、檢測于一體的綜合性鍛造企業。
二、原料管控：超低碳材質的源頭保障
原料選用寶鋼等優質鋼廠 1.4435 熱軋坯料，入廠經光譜儀精準檢測，確保碳、鉻、鎳、鉬等元素符合 DIN EN 10088-2 標準，嚴控碳含量≤0.03%。通過超聲波探傷（UT）排查內部夾雜、疏松等缺陷，杜絕坯料先天隱患。針對軸類鍛件長徑比大特點，坯料經表面打磨清除氧化皮與微裂紋，預熱階段升溫速率≤100℃/min，減少熱應力，為鍛造筑牢基礎。
三、精準控溫：鍛造加熱的核心工藝
1.4435 不銹鋼導熱性差、鍛造溫度區間窄，采用 “分段升溫、精準控溫” 加熱工藝。低溫段（室溫至 600℃）緩慢升溫，避免內外溫差開裂；中溫段（600℃至 1000℃）加速升溫，促進組織均勻化；高溫段（1000℃至 1180℃）精準保溫，始鍛溫度控制在 1150℃-1180℃，既保證塑性，又防止晶粒粗化。加熱過程采用氮氣保護，減少表面氧化脫碳，避免鉻元素損失，保障耐蝕性能山西永鑫生重工股份有限公司。

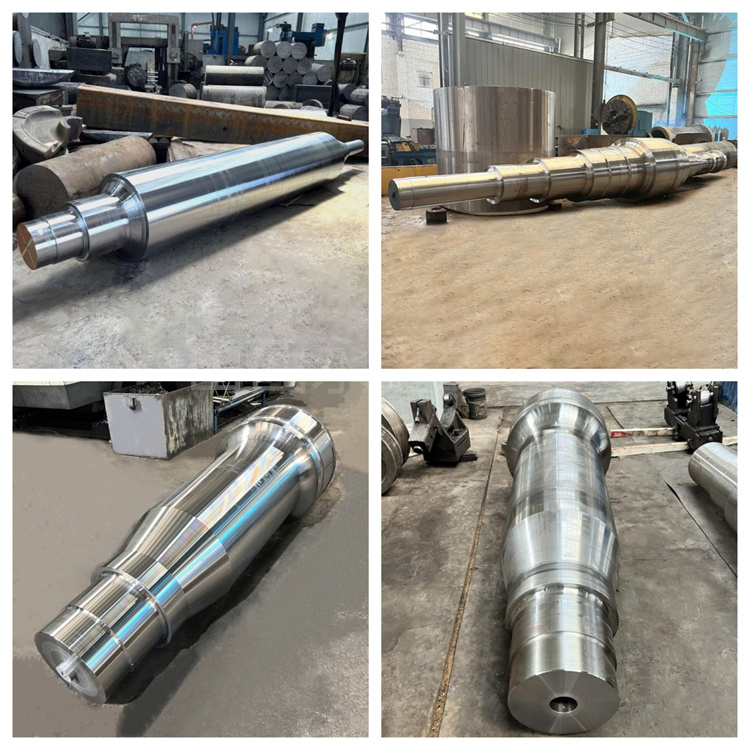

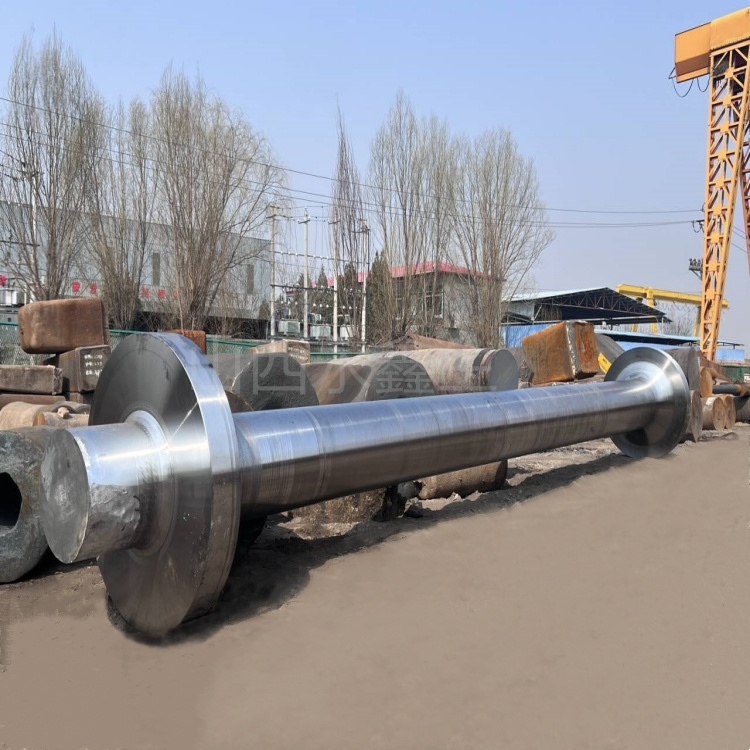

四、精密變形：軸類鍛件的成形優化
采用 “自由鍛 + 模鍛” 結合工藝，適配軸類軸對稱、長徑比大的結構特點。鐓粗工序控制變形量 50%-60%，液壓機緩慢施壓，避免應力集中；拔長工序送進量為砧寬 0.8-1.2 倍，鍛造比≥6，通過充分變形細化奧氏體晶粒山西永鑫生重工股份有限公司。終鍛溫度嚴格≥900℃，避開 450℃-850℃敏化區間，防止碳化物析出引發晶間腐蝕。變形過程實時測溫，暫停鍛造時移入保溫爐，杜絕溫度驟降產生裂紋。
五、熱處理協同：組織穩定的關鍵保障
鍛后采用分級冷卻，快速空冷通過敏化區間，抑制 σ 相析出。核心固溶處理溫度設定 1050℃-1100℃，保溫后快速水淬，冷卻速率＞200℃/min，獲得過飽和奧氏體組織，最大化耐蝕性。復雜軸件增設 300℃-600℃去應力退火，消除殘留應力，防止后續加工變形。
六、全維檢測：品質交付的最后防線
成品經尺寸、性能、無損三重檢測。三坐標測量儀控制直徑、同軸度公差 ±0.1mm；拉伸、硬度（HB≤201）、晶間腐蝕試驗驗證性能達標；超聲波探傷（UT）與滲透探傷（PT）排查內部及表面缺陷，確保產品零隱患。從 2000 年作坊起步到如今的高端鍛件制造標桿，永鑫生始終堅守 “匠心鍛造、品質至上” 理念。二十余年技術沉淀，讓企業掌握超低碳奧氏體不銹鋼鍛造核心工藝，1.4435 不銹鋼軸鍛件廣泛應用于石油化工、核電、海洋工程等領域，以穩定性能與可靠品質贏得國內外客戶認可。未來，永鑫生將持續深耕高端鍛造領域，以技術創新驅動發展，為中國高端裝備制造貢獻更多力量。
